您的位置：方管超聲探傷機組項目的需要，我公司與山東省科學院激光研究所為該項目配套制造一臺方形鋼管超聲自動探傷設備，該設備是我單位研制生產系列超聲自動探傷設備的一種，將用于方管的缺陷檢測。
24小時咨詢熱線
18931180976
一、設備概況：

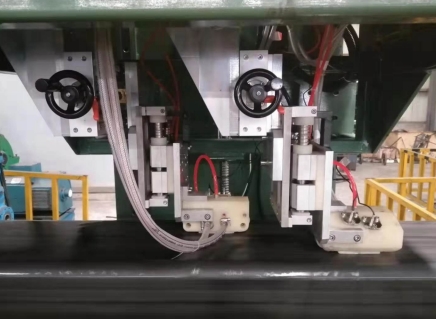

本系統是方管直縫在線超聲自動檢測裝置，適用于直縫方管檢測。整套系統集成在一個平臺上，水、氣、電可快捷插拔，平臺可放置幾條生產線的兩個探傷底座上（由山東省科學院激光研究所出設計圖），系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。
系統還具備儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內先進水平。
二、方形鋼管超聲自動探傷機參數情況：
主機類型 | 工業級PC機 |
工作電壓 | 220V/50HZ |
T以太網絡T | 100M/ 1Gbit 自適應 |
通道總數T | 4通道 |
發射脈沖強度 | >300V 負尖脈沖 |
脈沖下降時間 | <10ns 標準值 |
脈沖寬度 | 25 ns ~ 400ns，步長 25ns |
重復頻率 | 1-5K Hz 每通道 |
軟閘門 | 測厚一個閘門，探傷 1 個界面波閘門，2 個判傷閘門 |
放大/衰減 | 0 ~110 dB 可調，步長 1dB（可選前置放大） |
工作頻率 | 0.5 ~ 10 MHz |
檢波方式 | 全檢波 |
靈敏度余量 | 2.5P20：>50dB |
垂直線性 | <5% 水平線性 |
<1% 采樣頻率 | 40MHz |
探測距離 | 最大 4800mm（鋼中縱波） |
操作系統 | Win7/ Win10 |
三、質量保證
我單位從1988年開始發展無損檢測技術，現在已經具有了很強的自主研發和生產能力。定型的和超聲在線或離線成套檢測設備銷售到全國各地多家廠商，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
目前我單位已按要求成功設計了上海寶鋼、包鋼集團、濟鋼集團、中海油集團等超聲聯合自動探傷設備，并全部通過了國家認證，現在都已投入使用。
