一、設備概況

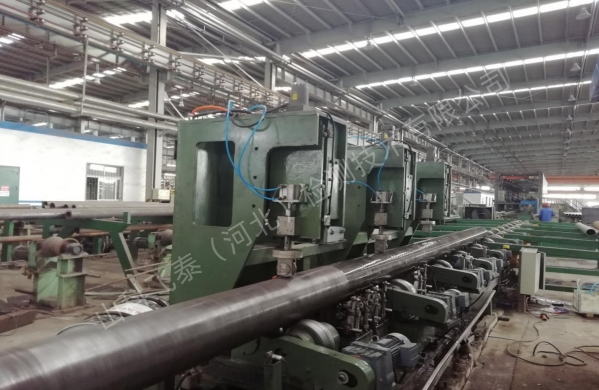

      根據Φ275 無縫鋼管項目工程的需要，山東省科學院激光研究所為項目 配套制造一套鋼管超聲波自動探傷設備，該設備是我單位研制生產系列自動 探傷設備的一種，將用于碳鋼、合金鋼、不銹鋼等鋼管的缺陷檢測。 該設備探傷采用離線檢測。吊裝被探鋼管放在上料臺架，撥料機構將鋼 管送到螺旋傳輸輥道，經定位驅動裝置，鋼管平穩進入探頭，完成對鋼管的 全覆蓋探傷。視鋼管有無缺陷,分別落到正料槽或廢料槽。

二、設備參數介紹：

       ⑴ 鋼管直徑：Φ60～275mm；

       ⑵ 鋼管壁厚：3.05～35mm；

        ⑶ 鋼管長度：6-7m；（設計按 7m）

       ⑷ 厚徑比：≤0.2；

       ⑸ 鋼管材質：碳鋼，低合金鋼;

       ⑹ 彎 曲 度：管體 max1.0/1000；

       ⑺ 壁厚偏差：±12.5%；

       ⑻ 鋼材溫度：0-40°

       ⑼ 橢圓度：≤2.5%D；

       ⑽ 鋼管單只最重：＜1.45T；

       ⑾ 鋼管質量：鋼管表面光滑、無氧化皮、銹蝕、油污及硬性殘留物

三、技術參數

       ⑴ 檢測速度：0-12 m/分鐘 。檢測鋼管縱向傷、橫向傷及壁厚等缺陷均 同時進行，并保證 110%檢測。

            檢測效率能達到如下代表規格：（滿足生產 效率） 最大：外徑φ275mm，最高探傷速度 5m/min。

            中間：外徑φ180mm，最高探傷速度 8m/min 最小：外徑φ60mm，最高探傷速度 12m/min。

       ⑵ 檢測功能：檢測管內外縱向缺陷、管內外橫向缺陷、管壁測厚及夾層 檢驗，根據自動探傷結果，系統可對被檢鋼管自動進行分選。

       ⑶ 聲光報警功能：在自動探傷的過程中，當系統檢查到缺陷或耦合不良時， 系統將自動產生聲光報警。
